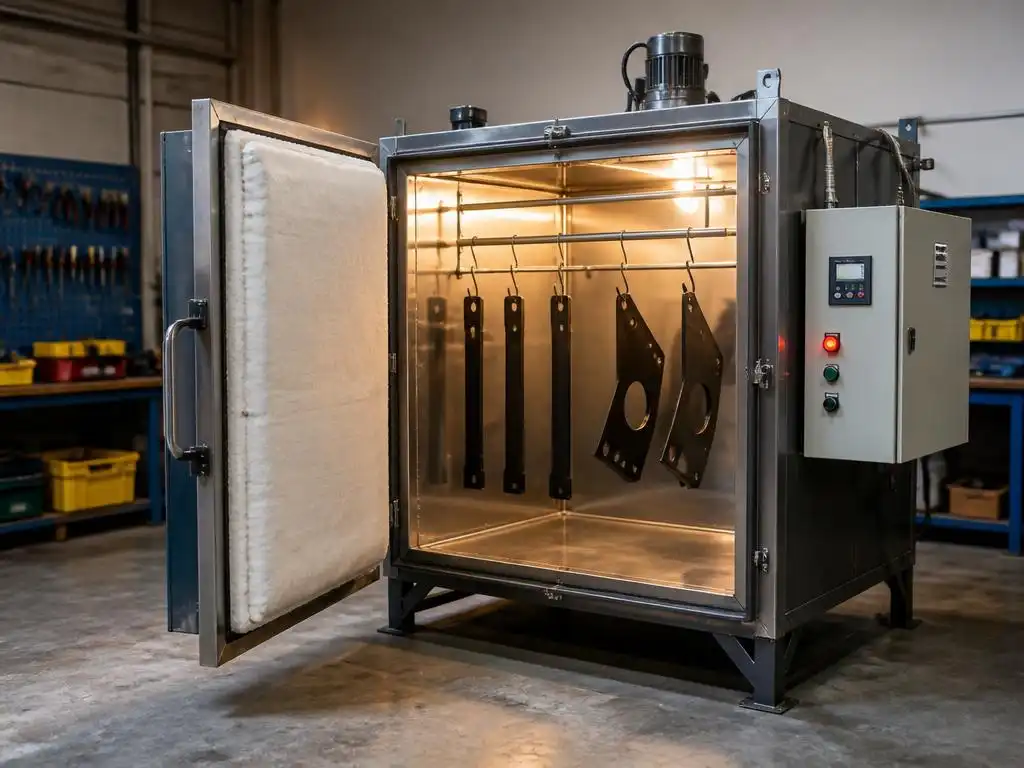

Własny projekt lakierni: jak zrobić piec do malowania proszkowego

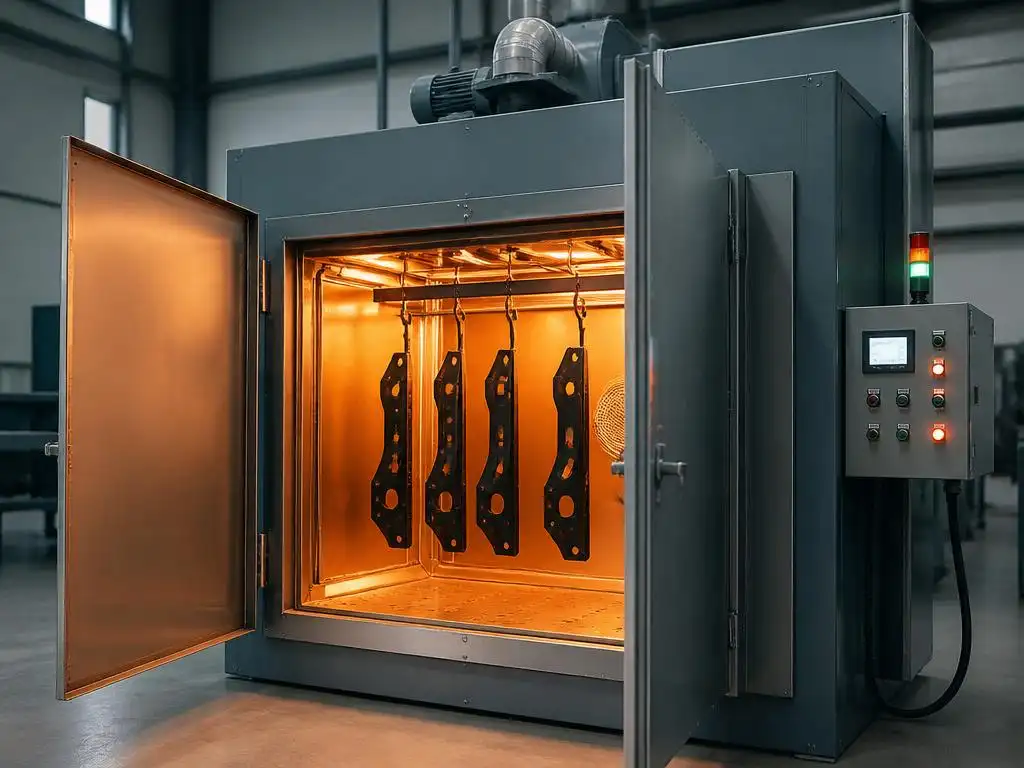

Dlaczego parametry techniczne pieca do lakierni są kluczowe?

Projektując urządzenie do utwardzania lakieru, musimy wziąć pod uwagę fizykę procesu polimeryzacji, który wymaga stabilnej temperatury przez określony czas. Zazwyczaj detale muszą być wygrzewane w temperaturze dochodzącej do dwustu stopni Celsjusza przez około dwadzieścia minut. Zbyt niskie parametry sprawią, że powłoka nie uzyska odpowiedniej przyczepności oraz odporności mechanicznej na uszkodzenia.

Z drugiej strony, przegrzanie lakieru proszkowego prowadzi do jego zmatowienia, a nawet kruchości całej warstwy ochronnej. Dlatego stabilność termiczna w każdym punkcie roboczym komory jest najważniejszym parametrem, na który należy zwrócić uwagę. Planując całe przedsięwzięcie, musimy precyzyjnie określić wymiary komory, dopasowując je do gabarytów najczęściej malowanych elementów stalowych lub aluminiowych.

Jakie materiały izolacyjne wybrać do budowy komory grzewczej?

Konstrukcja ścian nośnych oraz ich właściwe docieplenie decydują o kosztach eksploatacji całego systemu grzewczego. Brak odpowiedniej izolacji spowoduje gigantyczne straty energii, które uczynią proces malowania całkowicie nieopłacalnym finansowo. Wybór odpowiednich materiałów powinien być podyktowany ich odpornością na wysokie temperatury oraz minimalnym współczynnikiem przewodzenia ciepła w trudnych warunkach pracy.

Standardowo do budowy ścian wykorzystuje się blachę ocynkowaną lub czarną, która tworzy szczelne poszycie wewnętrzne. Pomiędzy ścianką wewnętrzną a zewnętrzną należy zastosować grubą warstwę izolatora, który uniemożliwi nagrzewanie się zewnętrznej obudowy urządzenia. Dobrze zaprojektowany system chroni użytkownika przed przypadkowymi oparzeniami podczas pracy wokół rozgrzanej maszyny lakierniczej.

Konstrukcja ramy i poszycie zewnętrzne

Rama nośna powinna charakteryzować się dużą sztywnością, ponieważ będzie przenosić ciężar ciężkich elementów metalowych zawieszonych na górnym transporcie. Do jej budowy najlepiej wykorzystać profile stalowe o grubych ściankach, które zostaną odpowiednio zespawane. Zewnętrzne poszycie może być wykonane z blachy trapezowej, która nadaje estetyczny wygląd i dodatkowo usztywnia całą konstrukcję.

Podczas montażu poszycia kluczowe jest wyeliminowanie tak zwanych mostków termicznych, przez które ciepło mogłoby uciekać na zewnątrz. Każde połączenie śrubowe lub nitowane przechodzące na wylot przez izolację stanowi potencjalne źródło strat energii. Z tego powodu profesjonalni konstruktorzy stosują specjalne przekładki i profile komorowe, które oddzielają termicznie wnętrze od otoczenia.

Wełna skalna i maty ceramiczne w izolacji termicznej

Najpopularniejszym materiałem izolacyjnym stosowanym w amatorskich i półprofesjonalnych konstrukcjach jest twarda wełna skalna o wysokiej gęstości. Tworzywo to bez problemu wytrzymuje temperatury rzędu kilkuset stopni, nie wydzielając przy tym szkodliwych substancji po wstępnym wygrzaniu. Minimalna grubość izolacji powinna wynosić co najmniej sto pięćdziesiąt milimetrów, aby zapewnić optymalną ochronę cieplną.

W miejscach najbardziej narażonych na bezpośrednie działanie ognia lub elementów grzejnych warto zastosować maty z włókien ceramicznych. Posiadają one jeszcze lepsze właściwości izolacyjne niż tradycyjna wełna, choć ich cena jest zauważalnie wyższa. Połączenie obu tych materiałów pozwala uzyskać doskonały kompromis pomiędzy kosztami budowy a efektywnością energetyczną gotowego urządzenia grzewczego.

Wybór źródła ciepła: gaz, olej czy ogrzewanie elektryczne?

Wybór nośnika energii ma kluczowe znaczenie dla późniejszych kosztów eksploatacji oraz stopnia skomplikowania całej konstrukcji instalacji grzewczej. Piece gazowe i olejowe charakteryzują się bardzo niskimi kosztami użytkowania, jednak wymagają zastosowania zaawansowanych wymienników ciepła oraz palników. Tego typu instalacja jest trudniejsza do samodzielnego wykonania ze względu na rygorystyczne normy bezpieczeństwa pożarowego.

Ogrzewanie elektryczne jest znacznie prostsze w montażu i pozwala na bardzo precyzyjne kontrolowanie temperatury wewnątrz komory. Grzałki elektryczne, zwłaszcza te wyposażone w radiatory, szybko oddają ciepło i są łatwo dostępne w wielu rozmiarach. Niestety, wysokie ceny prądu mogą sprawić, że intensywna eksploatacja takiego urządzenia będzie generować spore rachunki miesięczne.

Jak zasilić bezpiecznie piec do wypalania proszku?

Decydując się na zasilanie elektryczne, musimy dysponować odpowiednim przyłączem trójfazowym o odpowiedniej mocy umownej w naszym warsztacie. Sumaryczna moc grzałek dla średniej wielkości komory może wynosić od kilkunastu do nawet kilkudziesięciu kilowatów energii. Przed przystąpieniem do prac należy bezwzględnie skonsultować się z uprawnionym elektrykiem w celu oceny możliwości naszej instalacji.

Odpowiednie zabezpieczenie nadprądowe oraz wyłączniki różnicowoprądowe to absolutna podstawa, która chroni zdrowie i życie operatora urządzenia. Wszystkie przewody zasilające grzałki muszą posiadać izolacja silikonowa odporną na ekstremalnie wysokie temperatury panujące w pobliżu komory. Nie wolno stosować zwykłych kabli instalacyjnych, gdyż grozi to stopieniem izolacji i groźnym zwarciem elektrycznym.

Organizując przestrzeń warsztatową wokół pieca, musimy zadbać o czystość środowiska, w którym nakładany jest proszek elektrostatyczny. Wszelkie zanieczyszczenia, pyły czy oleje mogą zrujnować efekt naszej wielogodzinnej pracy przy lakierowaniu elementów metalowych. Podobnie jak w ogrodzie, gdy planujemy jak wyczyścić kostkę brukową i odtłuścić podłoże, tak i tutaj sterylność stanowiska pracy odgrywa kluczową rolę.

Termoregulacja i sterowanie temperaturą w procesie polimeryzacji

Precyzyjne sterowanie procesem grzania wymaga zastosowania mikroprocesorowego regulatora temperatury, najlepiej z algorytmem PID, który zapobiega bezwładności termicznej. Tradycyjne termostaty mogą powodować zbyt duże wahania temperatury, co negatywnie wpłynie na jakość powłoki lakierniczej. Do pomiaru temperatury najlepiej wykorzystać czujniki typu PT100 lub termopary typu K umieszczone w kilku miejscach.

Sterownik powinien współpracować z przekaźnikami półprzewodnikowymi SSR, które umożliwiają szybkie i bezgłośne załączanie oraz wyłączanie sekcji grzewczych. Dzięki temu system sterowania dozuje dokładnie tyle energii, ile jest potrzebne do podtrzymania zadanej temperatury w komorze. Taki układ wydłuża żywotność samych elementów grzejnych i znacząco poprawia stabilność całego procesu wypalania.

Jak zaprojektować wydajny system wentylacji wymuszonej?

Bez odpowiedniej cyrkulacji powietrza, ciepło gromadziłoby się wyłącznie w górnej części komory, pozostawiając dół niedogrzanym. Taka sytuacja doprowadziłaby do sytuacji, w której elementy zawieszone niżej nie zostałyby prawidłowo spolimeryzowane. Dlatego wymuszony obieg powietrza za pomocą specjalnego wentylatora jest kluczowym elementem każdego profesjonalnego projektu urządzenia grzewczego.

Projektując wentylację, należy pamiętać o stworzeniu kanałów dystrybucyjnych, które będą równomiernie rozprowadzać gorące powietrze po całej kubaturze. Powietrze powinno być zasysane z góry komory i wtłaczane z powrotem na samym dole, pod elementami grzejnymi. Taki obieg pozwala na uzyskanie niemal identycznej temperatury w każdym zakątku komory roboczej.

Wentylator obiegowy i optymalna dystrybucja gorącego powietrza

Silnik wentylatora obiegowego must być bezwzględnie umieszczony na zewnątrz komory roboczej, aby zapobiec jego uszkodzeniu przez wysoką temperaturę. Wirnik natomiast osadza się na przedłużonej osi, która przechodzi przez izolowaną ścianę urządzenia do wnętrza komory. Łożyskowania osi muszą być przystosowane do pracy w ekstremalnych warunkach i regularnie smarowane specjalnymi preparatami.

Wydajność wentylatora powinna być dobrana tak, aby zapewnić kilkunastokrotną wymianę powietrza w komorze w ciągu jednej minuty. Zbyt silny strumień powietrza mógłby jednak zdmuchiwać nieutwardzony proszek z detali przed jego stopieniem. Dlatego warto zastosować regulator obrotów silnika, który pozwoli na precyzyjne dostrojenie przepływu do aktualnych potrzeb.

Jak zrobić piec do malowania proszkowego z równomiernym grzaniem?

Konstruując własne urządzenie, często zastanawiamy się, jak zrobić piec do malowania proszkowego, który nie ustępuje fabrycznym konstrukcjom. Odpowiedzią jest precyzyjne rozmieszczenie kanałów nadmuchowych oraz zastosowanie regulowanych szczelin wylotowych na całej długości komory. Pozwala to na precyzyjne sterowanie kierunkiem przepływu mas gorącego powietrza bezpośrednio na wygrzewane elementy metalowe.

Warto również zadbać o szczelność samych drzwi wejściowych, gdyż to właśnie przez nie ucieka najwięcej cennego ciepła. Zastosowanie wysokiej jakości silikonowych uszczelek profilowanych, odpornych na temperaturę do trzystu stopni, skutecznie rozwiązuje ten problem. Solidne ryglowanie dociskowe drzwi gwarantuje, że gorące powietrze pozostanie wewnątrz, nie obciążając budżetu.

Bezpieczeństwo użytkowania własnoręcznie wykonanego urządzenia

Praca z wysokimi temperaturami oraz urządzeniami o dużej mocy elektrycznej niesie ze sobą określone ryzyko wypadków. Dlatego kwestie bezpieczeństwa powinny być traktowane absolutnie priorytetowo na każdym etapie projektowania oraz montażu maszyny. Wszystkie elementy metalowe obudowy muszą być prawidłowo uziemione, co zapobiega porażeniu prądem w przypadku uszkodzenia izolacji grzałki.

Konstrukcja szafy sterowniczej powinna uniemożliwiać dostęp osób niepowołanych do elementów znajdujących się pod napięciem podczas pracy pieca. Dobrą praktyką jest zamontowanie wyłącznika awaryjnego typu grzybek w łatwo dostępnym miejscu na obudowie. Pozwala on na natychmiastowe odcięcie zasilania całego urządzenia w razie wykrycia jakiejkolwiek nieprawidłowości.

Zabezpieczenia termiczne i instalacja elektryczna

Oprócz głównego sterownika regulującego temperaturę, w układzie musi znaleźć się niezależny termostat bezpieczeństwa, tak zwany STB. Jego zadaniem jest całkowite wyłączenie zasilania grzałek w momencie, gdy temperatura przekroczy krytyczną wartość, na przykład dwieście czterdzieści stopni. Zapobiega to stopieniu się elementów konstrukcyjnych oraz ewentualnemu pożarowi w warsztacie.

Wszystkie połączenia elektryczne wewnątrz szafy sterowniczej powinny być wykonane za pomocą profesjonalnych złączek szynowych o odpowiednim przekroju. Kable zasilające grzałki muszą być zabezpieczone przed mechanicznym uszkodzeniem oraz bezpośrednim kontaktem z ostrymi krawędziami blach obudowy. Systematyczna kontrola stanu okablowania pozwala uniknąć wielu niebezpiecznych sytuacji podczas codziennej eksploatacji lakierni.

Choć budowa pieca kojarzy się z ciężką pracą ślusarską, to późniejszy proces nakładania i utwardzania lakieru wymaga chirurgicznej wręcz precyzji. Podobnie jak delikatne czynności manualne, takie jak usuwanie zagnieceń z delikatnych tkanin, tak i dbałość o równomierną strukturę proszku decyduje o finalnym efekcie wizualnym.

Próby techniczne i pierwsze uruchomienie komory grzewczej

Pierwsze uruchomienie nowo wybudowanego urządzenia powinno odbyć się bez żadnego wsadu i pod ścisłym nadzorem konstruktora. Podczas tego procesu następuje wypalenie resztek olejów poprodukcyjnych z blach oraz utwardzenie silikonów wysokotemperaturowych użytych do uszczelnienia komory. Może temu towarzyszyć wydzielanie się dymu i specyficznego zapachu, co jest zjawiskiem całkowicie normalnym.

Podczas pierwszego wygrzewania należy dokładnie monitorować wskazania czujników temperatury w różnych strefach roboczych urządzenia. Pozwala to na zweryfikowanie poprawności działania wentylacji obiegowej oraz ewentualne skorygowanie ustawień kanałów nadmuchowych. Dopiero po pomyślnym zakończeniu prób bez wsadu możemy przystąpić do próbnego lakierowania pierwszych testowych elementów metalowych.

Jak zoptymalizować koszty eksploatacji pieca proszkowego?

Koszty energii stanowią największy udział w stałych wydatkach każdej lakierni, niezależnie od jej skali działania. Aby zminimalizować te nakłady, warto wyrobić nawyk wygrzewania pełnych wsadów zamiast pojedynczych detali. Dodatkowo, regularne kontrole stanu uszczelek oraz drzwi pozwalają uniknąć niepotrzebnego uciekania ciepła na zewnątrz warsztatu.

Kolejnym krokiem do oszczędności jest właściwe zaplanowanie procesu technologicznego tak, by rozgrzany piec pracował bez zbędnych przestojów. Malowanie kolejnej partii elementów powinno odbywać się w czasie, gdy poprzednia ulega utwardzeniu w komorze. Taka płynność pracy pozwala optymalnie wykorzystać raz wyprodukowaną energię termiczną w urządzeniu.

Odzyskiwanie ciepła w nowoczesnych instalacjach warsztatowych

W bardziej zaawansowanych projektach można pokusić się o stworzenie prostego systemu rekuperacji, czyli odzysku ciepła z wentylacji. Gorące powietrze usuwane z komory podczas jej wietrzenia może posłużyć do wstępnego podgrzania kolejnych elementów. Choć podnosi to stopień skomplikowania instalacji, to w dłuższej perspektywie przynosi zauważalne oszczędności finansowe.

Wykorzystanie wymienników krzyżowych pozwala na bezpieczne przekazanie energii bez ryzyka zanieczyszczenia świeżego powietrza pyłem lakierniczym. Tego typu rozwiązania są standardem w dużych zakładach przemysłowych, ale coraz częściej pojawiają się w mniejszych projektach. To ekologiczny i ekonomiczny sposób na poprawę ogólnego bilansu energetycznego naszej lakierni.

Jakie błędy najczęściej popełnia się przy budowie pieca?

Najpowszechniejszym błędem amatorów jest niedocenianie roli cyrkulacji powietrza i poleganie wyłącznie na grawitacyjnym unoszeniu się ciepła. Skutkuje to ogromnymi różnicami temperatur pomiędzy górą a dołem komory, co niszczy lakierowane elementy. Innym problemem jest oszczędzanie na grubości wełny izolacyjnej, co drastycznie podnosi koszty każdego procesu wypalania.

Często spotyka się również nieprawidłowo dobraną moc grzałek, która uniemożliwia szybkie osiągnięcie wymaganej temperatury roboczej wewnątrz. Zbyt wolne nagrzewanie sprawia, że proszek zaczyna spływać z detali przed rozpoczęciem właściwego procesu polimeryzacji farby. Unikanie tych podstawowych potknięć gwarantuje, że nasza samodzielna praca przyniesie oczekiwane rezultaty produkcyjne.

Zła kalibracja czujników temperatury i jej konsekwencje

Umieszczenie czujnika temperatury zbyt blisko grzałek to kolejny błąd, który fałszuje odczyty rzeczywistego stanu powietrza. Sterownik wyłącza wtedy ogrzewanie zbyt wcześnie, a detale znajdujące się w głębi komory pozostają niedogrzane. Prawidłowe umiejscowienie sondy powinno znajdować się w strefie roboczej, z dala od bezpośredniego promieniowania elementów grzejnych.

Warto również przeprowadzić okresową kalibrację systemu pomiarowego za pomocą zewnętrznego, certyfikowanego pirometru lub drugiego czujnika kontrolnego. Dzięki temu będziemy mieli absolutną pewność, że wyświetlana na panelu temperatura odpowiada rzeczywistym warunkom. Precyzja pomiaru to bezpośrednia gwarancja powtarzalności i wysokiej jakości uzyskiwanych powłok lakierniczych.

Jak odpowiednio konserwować własnoręcznie zbudowany piec?

Każde urządzenie przemysłowe wymaga regularnych przeglądów technicznych, aby zachować pełną sprawność i bezpieczeństwo użytkowania na lata. Pył lakierniczy osadzający się na elementach grzejnych oraz wentylatorze musi być systematycznie usuwany suchym pędzlem lub sprężonym powietrzem. Nagromadzony proszek może działać jak izolator termiczny, powodując przegrzewanie się grzałek i ich uszkodzenie.

Należy również regularnie kontrolować stan zawiasów oraz zamków drzwiowych, które pod wpływem temperatur mogą ulegać odkształceniom. Właściwe smarowanie elementów ruchomych zapobiega ich zacieraniu się i ułatwia szczelne domykanie komory przed każdym cyklem grzewczym. Dbałość o te drobne detale techniczne znacząco przedłuża żywotność całej konstrukcji grzewczej.

Kontrola stanu izolacji i szczelności uszczelek silikonowych

Uszczelki silikonowe pracujące w trudnych warunkach temperaturowych z czasem tracą swoją elastyczność i mogą pękać. Każda nieszczelność w drzwiach to natychmiastowa strata energii i niepotrzebne nagrzewanie pomieszczenia warsztatowego. Regularna wymiana zużytych profili uszczelniających to prosty zabieg, który pozwala utrzymać optymalną sprawność termiczną maszyny.

Warto także kontrolować czy na zewnętrznej obudowie nie pojawiają się gorące punkty świadczące o osiadaniu wełny izolacyjnej. Jeśli lokalnie temperatura blachy zewnętrznej zaczyna niebezpiecznie rosnąć, oznacza to konieczność uzupełnienia brakującego izolatora w ścianach komory. Szybka reakcja na takie symptomy zapobiega poważniejszym awariom konstrukcyjnym i gwarantuje stabilną pracę.

Koszty budowy a zakup fabrycznego pieca do malowania proszkowego

Samodzielne wykonanie komory grzewczej pozwala zaoszczędzić nawet do kilkudziesięciu procent kosztów w porównaniu do zakupu nowego urządzenia od producenta. Wymaga to jednak poświęcenia dużej ilości wolnego czasu oraz posiadania specjalistycznych narzędzi i umiejętności ślusarskich. Dla wielu mniejszych warsztatów jest to jednak jedyna droga do posiadania własnej, w pełni funkcjonalnej lakierni proszkowej.

Przed podjęciem ostatecznej decyzji warto rzetelnie skalkulować ceny wszystkich niezbędnych materiałów, elementów grzejnych oraz automatyki sterującej. Należy pamiętać, że oszczędności na bezpieczeństwie lub jakości izolacji szybko obrócą się przeciwko nam w postaci wysokich rachunków za prąd. Dobrze przemyślany i solidnie wykonany projekt gwarantuje jednak bezawaryjną pracę przez wiele długich lat eksploatacji.

„Bezpieczeństwo i precyzja to dwa filary udanej konstrukcji pieca. Każda oszczędność na izolacji lub sterowaniu PID przekłada się na gorszą jakość powłoki i wyższe rachunki za energię.” — Porada eksperta lakiernictwa
